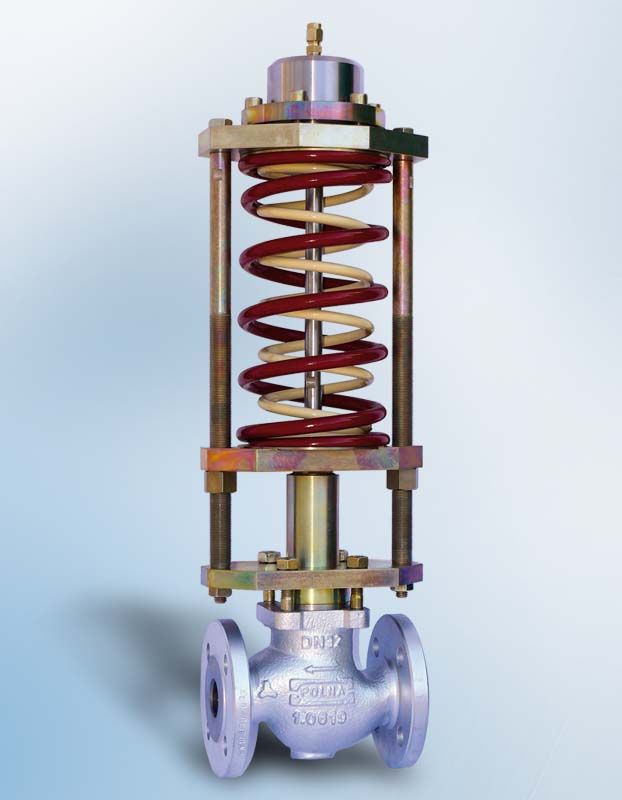

REDUKTOR CIŚNIENIA RCP-8T
ZASTOSOWANIE
Reduktor przeznaczony jest do utrzymywania stałej wartości ciśnienia za zaworem reduktora, niezależnie od wahań ciśnienia zasilania. Stosowany jest w instalacjach technologicznych pary wodnej, wody zimnej i gorącej, powietrza i gazów, a szczególnie czynników o wyższych parametrach ciśnienia w celu zabezpieczenia ich przed nadmiernym wzrostem ciśnienia. Po uzgodnieniu z producentem może być również stosowany do innych mediów.
BUDOWA
Reduktor składa się z trzech głównych zespołów:
• zaworu (01) z grzybem odciążonym ciśnieniowo i trzpieniem uszczelnionym mieszkiem sprężystym,
• siłownika tłokowego (02),
• nastawnika ciśnienia regulowanego (03).
CHARAKTERYSTYKA
• wykonania staliwne i kwasoodporne
• siłownik tłokowy do regulacji wyższych ciśnień
• wysoka szczelność zamknięcia w wyniku zastosowania grzybów z uszczelnieniem PTFE, EPDM, NBR
• konstrukcje ograniczające poziom hałasu lub zwiększające odporność na kawitacje
ZASADA DZIAŁANIA
Zawór reduktora jest otwarty w stanie normalnym, wzrost ciśnienia regulowanego powoduje zamykanie zaworu. Reduktor ciśnienia bezpośredniego działania jest urządzeniem regulującym, któremu przepływający czynnik dostarcza niezbędnej energii do sterowania pracą zaworu. Impuls ciśnienia regulowanego zza zaworu (01) podawany jest do komory siłownika (02), a siła na tłoku, wywołana ciśnieniem regulowanym, równoważy się z siłą napięcia sprężyny (sprężyn) nastawnika (03). Zmiana wartości ciśnienia regulowanego w stosunku do zadanej nastawnikiem, powoduje proporcjonalną zmianę położenia grzyba zaworu do momentu, w którym regulowane ciśnienie osiągnie wartość zadaną.
| Wymiar nominalny | DN15; 20; 25; 32; 40; 50; 65; 80; 100; 125; 150; 200; |
|---|---|
| Ciśnienie nominale | PN16; 40 |
| Współczynnik przepływu | 0,6 ... 250 m3/h |
| Temperatura czynnika | 0 / +240°C |
| Zakresy nastaw | 0,1 ... 11,0 bar |
| Charakterystyki przepływu | liniowa |
| Szczelność zamknięcia | • IV klasa wg PN-EN 60534-4 • VI klasa wg PN-EN 60534-4 |
| Materiały korpusu | • staliwo węglowe GP240GH (1.0619) • staliwo kwasoodporne GX5CrNiMo 19-11-2, (1.4408) |
