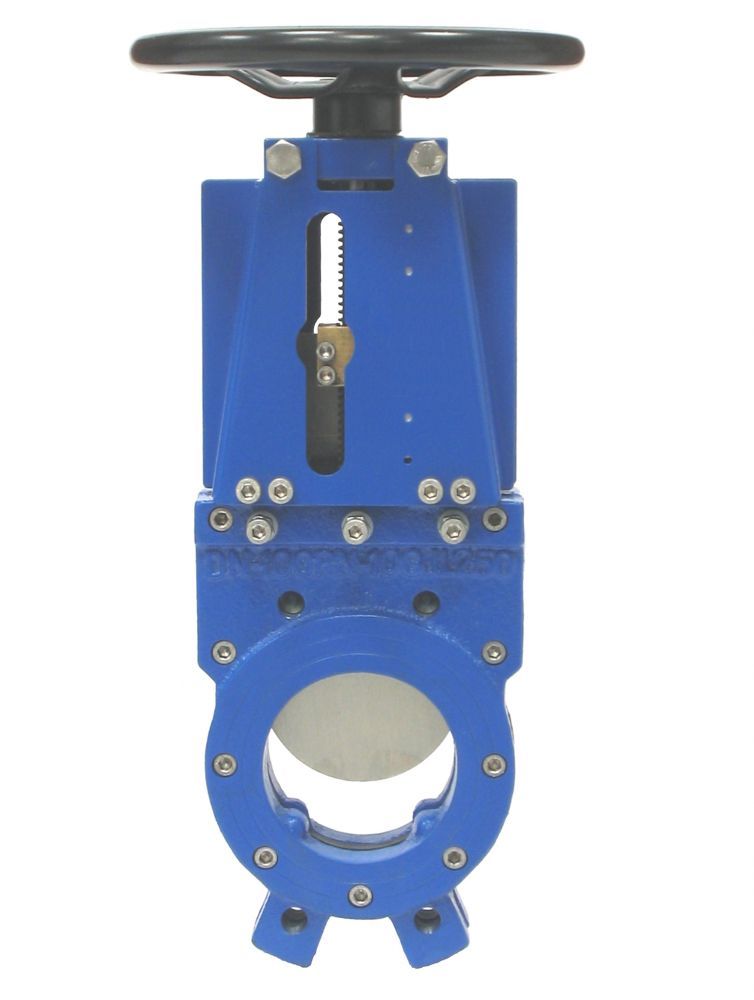

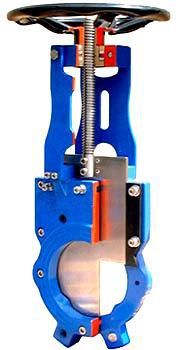

zasuwa nożowa dwukierunkowa z trzpieniem wznoszącym i niewznoszącym

Nr
N^o

NAZWA CZĘŚCI
PART NAME

MATERIAŁ
MATERIAL

1

KÓŁKO
HANDWHEEL

Stal ST37 pokryta Epoksydem
Epoxy coated ST37 steel

2

ŁOŻYSKO
BUSHING

Stal ST52 pokryta Epoksydem
Epoxy coated ST52 steel

3

WSPORNIK
SUPPORT

Stal ST52 pokryta Epoksydem
Epoxy coated ST52 steel

4

TRZPIEŃ
STEM

Stal nierdzewna AISI616
AISI316 Stainless steel

5

ŚRUBY I NAKRĘTKI
BOLT AND NUTS

Stal A4
A4 Steel

6

GÓRNA USZCZELAKA
TOP SEALING

Guma EPDM
EPDM rubber

7

KORPUS
BODY

Żeliwo sferoidalne GJS500-7
Ductile Iron GJS500-7 EN1563

8

NÓŻ
KNIFE

Stal nierdzewna AISI616
AISI316 Stainless steel

9

USZCZELKA
SEALING

Guma EPDM
EPDM rubber

WYKONANIE WG. NROMY
DESIGN STANDARD

EN 1171

DŁUGOŚĆ  ZABUDOWY
FACE TO FACE

DIN 558-1 Seria 20

KOŁNIERZE
FLANGES

EN 1092-2

TESTOWANIE WG. NORMY
TESTS

EN 12266

TEMPERATURA ROBOCZA
WORKING TEMPERATURE

EPDM≤120^OC

CIŚNIENIE ROBOCZE/WORKING PRESSURE

DN50-DN150 10 Bar

DN200-DN350 8 Bar

DN300-DN350 6 Bar

DN400-DN450 5 Bar

DN500-DN600 4 Bar

Testowanie: 1,5x ciśnienie robocze
